La boite de vitesse du HDJ80

Remontage de la boite de vitesse H151F des HDJ 80 et 100.

La boite manuelle H151F a beau être l’une des plus solide de la gamme Toyota, elle n’en est pas moins invincible. Passé un certain kilométrage, selon l’usage, autour de 350 000 kms, il devient nécessaire de la révisée sérieusement. Afin d’être le plus précis possible, nous abordons seulement le remontage. Contrairement au démontage, il n’y a pas besoin d’outillage spécifique de type arrache moyeu. Seule une presse pourrait être utile.



Pense bête :

Les moteurs 1HD-T ; 1 HD-FT ; 1 HD-FTE sont équipés de la boite mécanique H151F (poids de 73 kg).

Le moteur HZ est équipé de la boite mécanique H150F (plus petite et moins solide ; poids de 55 kg) jusque l’année 2000 puis R151F.

Les moteurs HZ et 1HD-T possèdent un embrayage de 275 mm (queue à 21 dents).

Les moteurs HD-FT et HD-FTE possèdent un embrayage de 300 mm (queue à 14 dents).

Le prix des pièces relevé sur www.Euro4x4Parts.com :

Kit de rénovation de boite de vitesse : 618 €

Synchro 1ème ; trois parties : 236 €

Synchro 2ème; trois parties  : 229 €

Synchro 3ème; trois parties  : 154 €

Synchro 4éme  : 57 €

Synchro 5ème : 48 €

Synchro marche arrière : 107 €

Clé bonhomme (trois modèles différents) : 2,30 € pièce

Ressort (deux modèles différents) : 3,10 € pièce

Prix d’une boite reconditionnée en échange standard : 2 500 €

Prix d’une boite neuve en échange standard : 4 150 €

boitevitessehdj80003

Pour ce genre d’opération, les manuels Toyota restent indispensables tout en n’étant pas forcément très clair. Nos photos devraient être un complément d’information utile.



boitevitessehdj80005

Après avoir posé l’arbre secondaire en position verticale dans un étau, empiler le roulement et le pignon de seconde.



boitevitessehdj80006

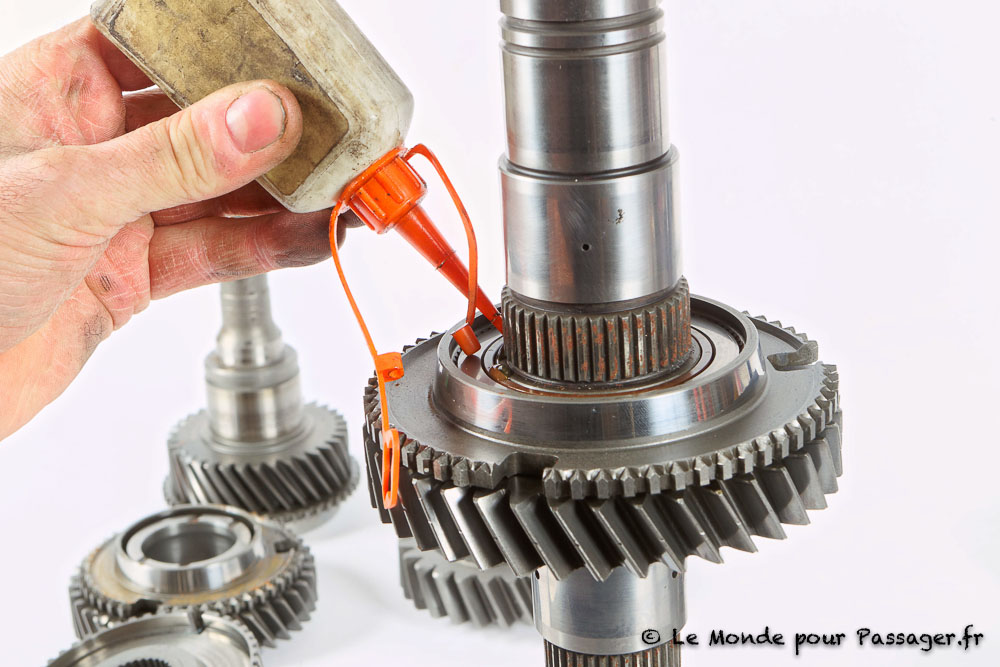

À chaque fois, huiler légèrement chaque roulement et sa portée.



boitevitessehdj80007

Installer les trois éléments du synchro de seconde



boitevitessehdj80008

Installer les trois clefs bonhomme sur le moyeu d’embrayage.



boitevitessehdj80009

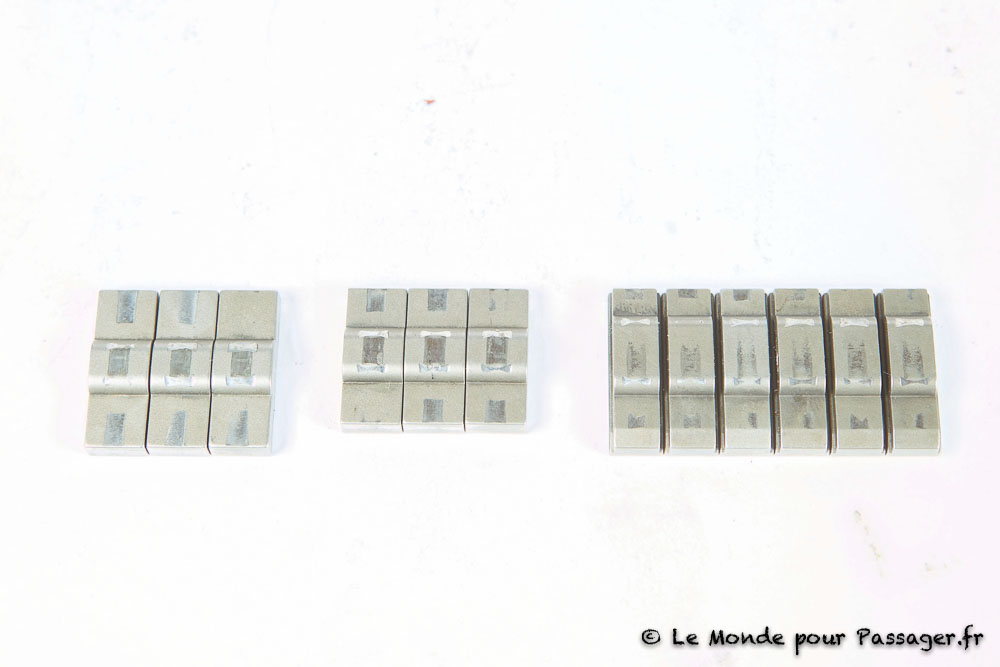

Attention, il existe trois types de clefs bonhomme sur cette boite. Elles sont aussi appelées clavette de sélection.



boitevitessehdj80010

Positionner les deux ressorts en vis à vis de chaque côté du pignon de moyeu.



boitevitessehdj80012

En général, attention au sens d’installation. Ici, le manchon de moyeu est symétrique donc réversible.



boitevitessehdj80015À l’aide d’un jet en bronze, fixer le clips de maintien.



boitevitessehdj80016

Installer le synchro de première, lui aussi en trois parties.



boitevitessehdj80019

Installer le pignon de première.



boitevitessehdj80021

Installer la goupille sur l’arbre secondaire



boitevitessehdj80023

Installer la rondelle en faisant correspondre l’encoche.



boitevitessehdj80024

Installer le roulement principal, à la presse si besoin, gorge de clip vers le haut.



boitevitessehdj80025

Placer la goupille supérieure.



boitevitessehdj80026

Installer la rondelle.



boitevitessehdj80028

Placer le clips de blocage.

boitevitessehdj80030

Sur l’arbre primaire, installer le roulement ainsi que le circlips de maintien.



boitevitessehdj80031

Il est alors temps d’inverser l’arbre secondaire dans l’étau.



boitevitessehdj80032

Placer le roulement constitué deux demi-coquille.



boitevitessehdj80033

Installer le pignon de cinquième.

boitevitessehdj80034

Installer les trois clefs bonhomme.



boitevitessehdj80035

Placer les deux ressorts des clefs bonhomme en vis à vis.



boitevitessehdj80036

Placer le synchro de cinquième.



boitevitessehdj80037

Ce manchon a un sens. La partie bizutée vers l’avant.



boitevitessehdj80041

Placer le pignon avec le manchon en place. Installer le circlips.



boitevitessehdj80044

Installer le pignon de troisième et son roulement.



boitevitessehdj80046

Installer le synchro de troisième (trois pièces).



boitevitessehdj80047

Attention, sur le moyeu de manchon entre la troisième et la cinquième, il y a un sens. Surépaisseur vers l’avant.



boitevitessehdj80048

Poser les trois clefs bonhomme.



boitevitessehdj80049

Installer les deux ressorts en vis à vis de chaque côté du pignon.



boitevitessehdj80050

Pour le moyeu, il y a aussi un sens. Décolletage vers l’avant.



boitevitessehdj80052

Installer le circlips de maintien.



boitevitessehdj80053

Installer le synchro de quatrième.



boitevitessehdj80056

Installer les douze rouleaux de l’arbre primaire en les « collant » à la graisse.



boitevitessehdj80057

Placer l’arbre primaire dans le secondaire.



boitevitessehdj80060

Introduire le roulement de l’arbre principale dans la plaque intermédiaire.



boitevitessehdj80061

Poser le circlip de maintien de roulement.



boitevitessehdj80062

Présenter l’arbre de renvoi.



boitevitessehdj80063

Le roulement du l’arbre de renvoi est composé de deux demi-coquilles.



boitevitessehdj80066

Poser la cage extérieur du roulement en tapotant doucement jusqu’au circlips.



boitevitessehdj80067

Réinstaller l’aimant qui capte les morceaux de métal qui pourraient se balader en cas de (petite) casse.



boitevitessehdj80069

Serrer les vis de couvercle de roulement à 18 Nm.



boitevitessehdj80071

Installer le pignon de marche arrière avec son pignon.



boitevitessehdj80072

Poser le synchro de marche arrière.



boitevitessehdj80074

Placer le pignon et son moyeu de passage de marche arrière.



boitevitessehdj80075

Placer le clips.



boitevitessehdj80079

Le roulement en bout d’arbre de renvoi est en trois parties.



boitevitessehdj80081

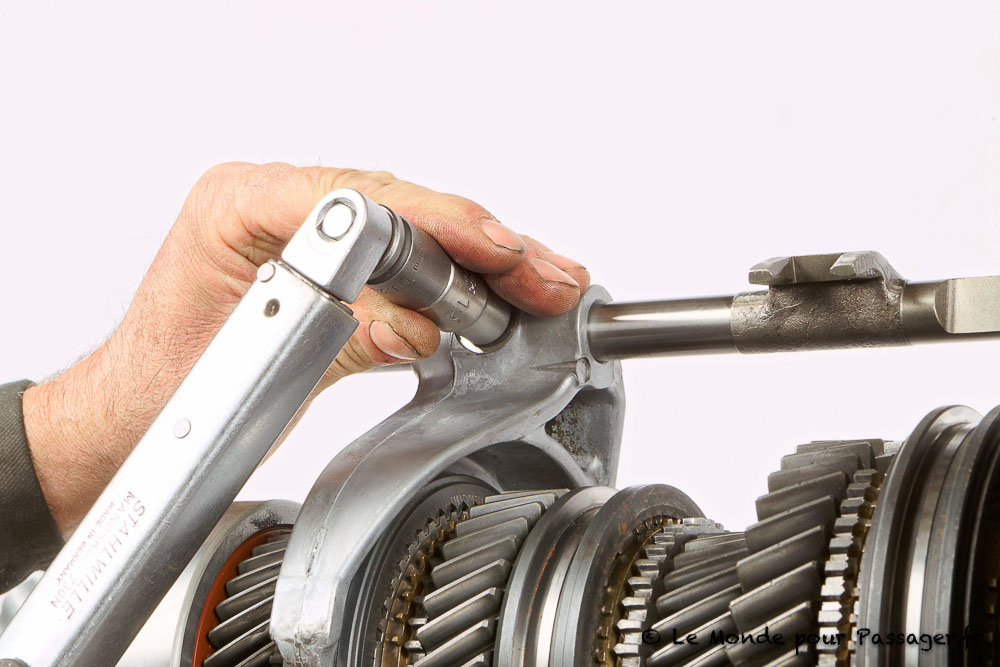

Installer la fourchette de commande de quatrième. Serrer la vis de fourchette de sélection à 36 Nm.



boitevitessehdj80082

Voici l’ordre d’empillage des billes de verrouillage de fourchettes. Une grande partie des erreurs de remontage se trouvent ici



boitevitessehdj80083

On commence par le fond du trou horizontal (à droite) par lequel on rentre les billes et les axes petit à petit.



boitevitessehdj80093

On finit par l’axe de commande de fourchette de marche arrière.



boitevitessehdj80096

Placer les billes, les ressorts et leur chapeaux. Serrer à 19 Nm.



boitevitessehdj80102

Placer les trois clips de limiteur de course de marche arrière et d’engagement de cinquième.



boitevitessehdj80106

Sur l’arbre inverseur de marche arrière placer la clavette de maintien.



boitevitessehdj80107

Placer l’arbre dans la plaque intermédiaire.



boitevitessehdj80109

Placer la rondelle, le roulement et le pignon intermédiaire de marche arrière.



boitevitessehdj80110

Placer la rondelle d’arrêt.



boitevitessehdj80112

Placer le carter d’huile. Serrage à 18 Nm.



boitevitessehdj80114

Après l’avoir bien nettoyé à l’intérieur, remonter la crépine de pompe à huile dans le carter. Serrage 12 Nm.



boitevitessehdj80117

Après avoir enduit la portée de joint de pate à joint, emboiter la plaque intermédiaire sur le carter de boite.

boitevitessehdj80119

Placer l’axe et le logement d’arbre de selection. Le fixer avec la clavette.



boitevitessehdj80120

Placer de la pate à joint sur le pourtour de la plaque intermédiaire.



boitevitessehdj80126

Placer le carter arrière, les deux crochets de support de boite et serrer les onze boulons à 37 Nm.

boitevitessehdj80127

Changer le joint torique de pompe à huile.



boitevitessehdj80130

Installer les deux pignons de pompe à huile.

boitevitessehdj80133

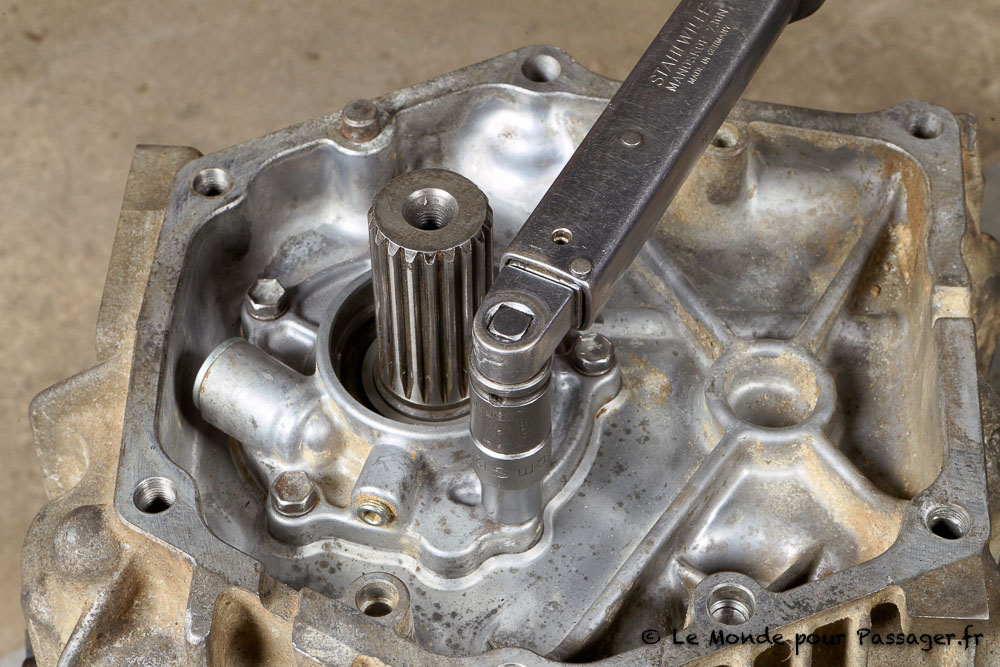

Installer le carter de pompe à huile.





boitevitessehdj80134

Remettre le joint spy neuf présent dans le kit de rénovation.



boitevitessehdj80137

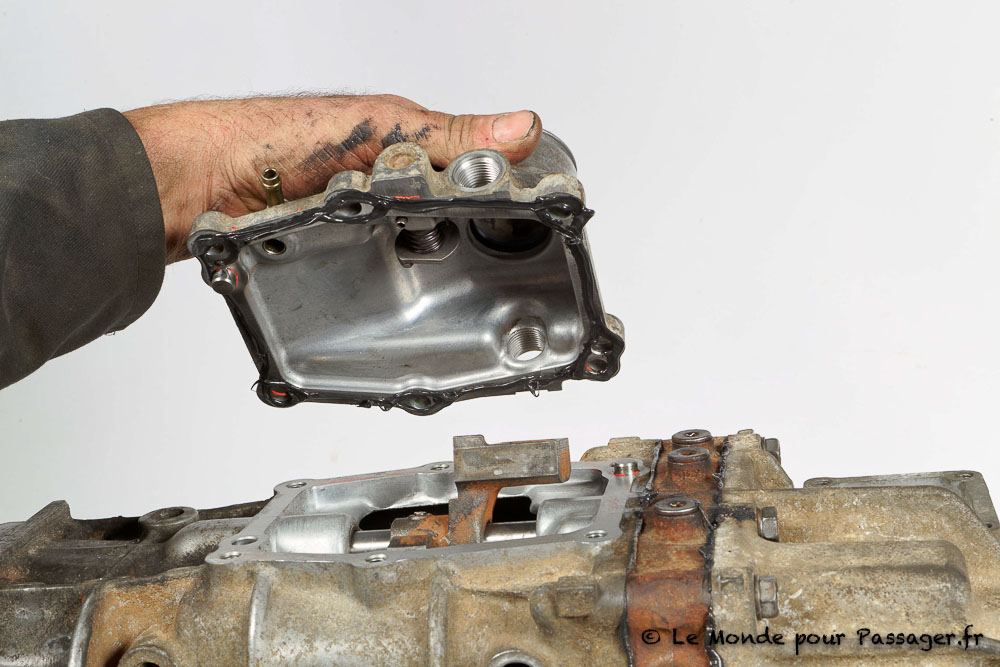

Appliquer de la pate à joint sur le chapeau de boite et le serrer à 17 Nm.



boitevitessehdj80139

Installer le clips de roulement principal.



boitevitessehdj80140

Installer le clips de roulement d’arbre intermédiaire.



boitevitessehdj80141

Changer le joint spy de la plaque de retenue de roulement.



boitevitessehdj80145

Serrer les huit vis de la plaque à 16 Nm.



boitevitessehdj80146

Poser les deux goupilles de restrictions. Serrage 37 Nm.



boitevitessehdj80148

Installer le joint de levier de boite.



boitevitessehdj80149

Installer le cache poussière de levier de boite.

boitevitessehdj80150

Notre boite est terminée, ne reste plus qu’à la remplir de 2,6 litres d’huile SAE 75W90.

boitevitessehdj80153

Un grand merci à Didier Bourry de Rev’TT : 06 08 17 12 91
