Le démarreur Toyota

Le démarreur Toyota des Land Cruiserdem001

Une simple prise d’air sur le circuit de gasoil et vous voilà à tirer sur le démarreur jusqu’à ce que celui-ci lâche… C’est le début des pannes en série.

Voici un tutoriel pour redonner du punch et une nouvelle jeunesse à votre démarreur. Notre modèle est celui du moteur 3B, mais chez Toyota, les démarreurs se ressemblent beaucoup.



dem002 dem003

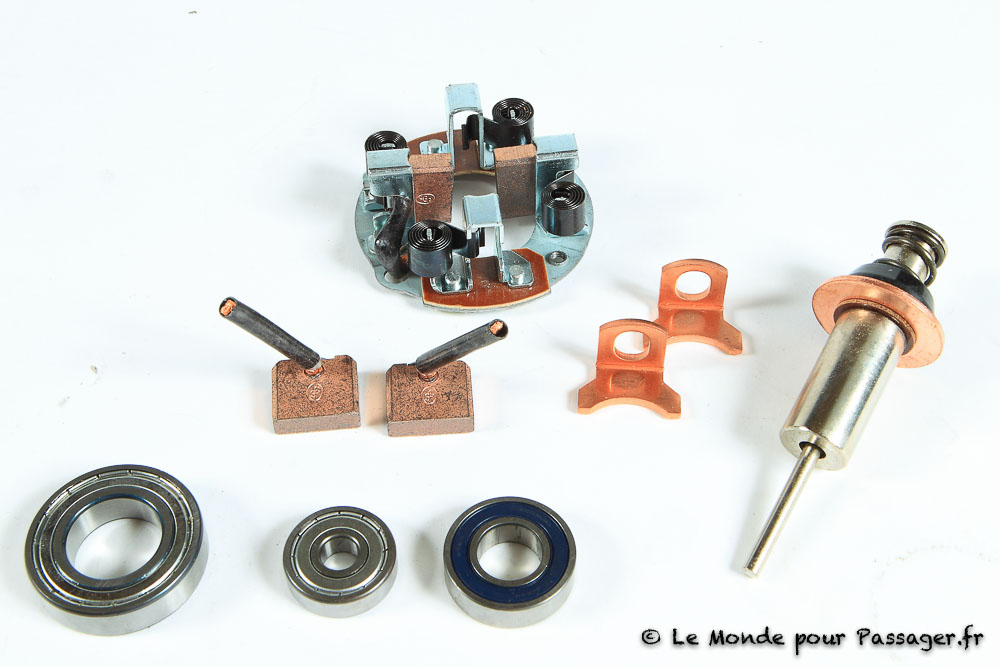

Voici ce qu’il faut généralement pour une remise à neuf. Le kit de remise en état est issu de chez Euro4x4Parts alors que les quatre roulements (trois sur la photo) sont achetés au détail sur présentation du modèle car Toyota ne les vends pas tous.

dem004

Démonter les trois vis du capot de contacteur magnétique.



dem005

Sortir le solénoïde. Attention de ne pas perdre le ressort et la bille qui se trouvent au fond.

dem006

Sur la bague en cuivre qui assure le contact électrique, on voit bien les impacts des arcs électriques.

dem007

L’usure est beaucoup plus marquée sur les plots en cuivre, notamment le petit plot. La plus part des pannes liées à l’usure viennent d’ici. On verra cela plus tard.



dem008

Continuons le démontage. Desserrer les deux vis cruciformes de maintient de la platine charbon et les deux vis hexagonale de maintient du moteur.

dem009

Voilà à quoi ressemble notre platine porte charbon. Il y a eu beaucoup de condensation et donc oxydation.

dem010

Sortir le stator et la platine porte charbon. Attention à ne pas perdre la la clavette carrée.

dem011

Voici le rotor. On voit sur la piste des charbons que les balais ont un peu chauffé.

dem012

Avec un ohmmètre ou juste un testeur de continuité, vérifier qu’il y ait bien contact entre les segments de la piste de contact avec les charbon et pas de continuité avec le corps du rotor.



dem013

Nettoyer la piste de contact avec les charbons avec un tampon jex. Le diamètre d’origine de la piste est 36 mm. Il faut 35mm minimum.



dem014

Nettoyer avec un cutter le fond de la gorge de chaque piste. Leur profondeur doit être comprise en 0,7 et 0,2 mm. Si besoin, il est possible de l’augmenter à la scie à métaux (tout doux).



dem015

Sans l’extracteur Toyota, il est facile de sortir les roulements en utilisant deux tournevis. Attention à s’appuyer à l’intérieur de l’axe et non à l’extérieur pour ne pas abimer le rotor.



dem016

Installer un roulement neuf sur le rotor.



dem017

Procéder de même de l’autre côté.



dem018

Avec un tournevis à frapper, sortir les trois vis de maintien du carter de démarreur.



dem019

Ouvrir le carter.





dem020

On découvre le mécanisme d’accouplement et sa réduction.



dem021

Sortir tous les pignons.



dem022

Sortir les rouleaux de roulement et la cage en nylon.

dem023

Enlever la rondelle de protection d’usure.



dem024

À l’aide d’un tournevis ou d’une pince à clips, sortir le jonc de maintien du pignon d’entrainement, ses rondelles et son ressort.



dem025

Sortir l’axe d’entrainement et son ressort. Voici la cause de notre panne. À gauche un ressort d’origine, à droite celui qui empêchait le pignon d’entrainement de lâcher le volant moteur.



dem026

Nous le remplaçons par un modèle d’occasion faute d’avoir prévu cette panne et commandé la pièce adéquate.



dem027

Remplacer les deux roulements du mécanisme d’entrainement.



dem028

Le placement des roulement neuf se fait à la presse ou en utilisant une douille du diamètre intérieur et un marteau en nylon.

dem029

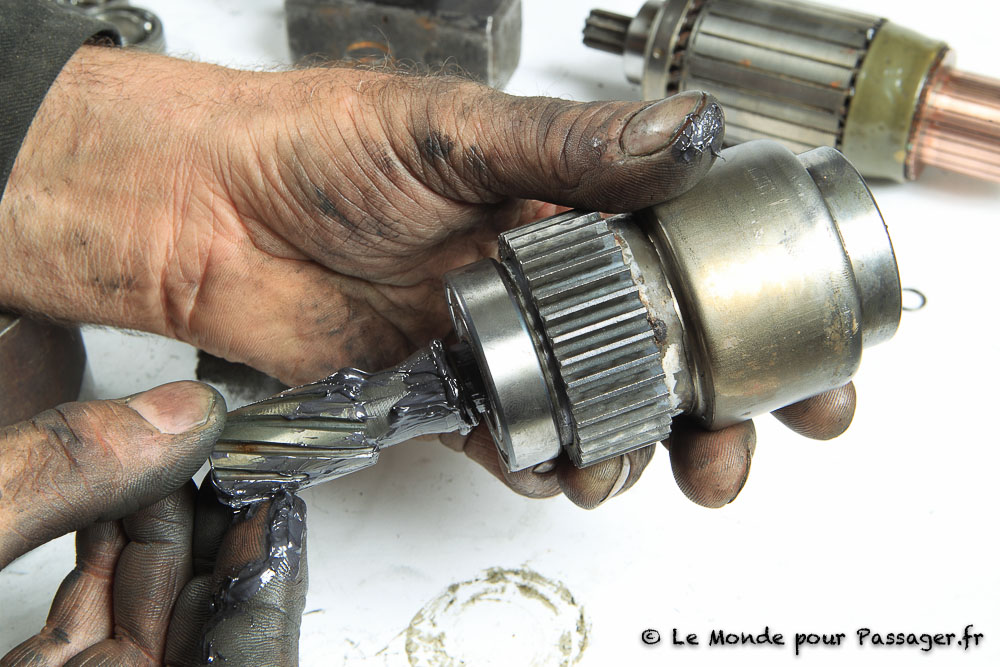

Remettre l’axe d’entrainement avec son ressort en graissant abondamment avec une graisse haute température.



dem030

Remonter la rondelle de calage du ressort, le ressort…



dem031

… le pignon d’entrainement, la rondelle de blocage et le jonc de blocage.



dem032

Sur le carter, reposer la rondelle d’usure.



dem033

Réintroduire les cinq rouleaux dans leur cage en nylon.

dem034

Graisser abondamment et remettre la cage en place.



dem035

Reposer le mécanisme d’entrainement.



dem036

Introduire le réducteur sur les rouleaux.



dem037

Remonter le demi carter de démarreur.



dem038

Resserrer les trois vis de maintien du carter. Les bloquer avec un petit coup de tournevis à frapper.

dem039

Côté solénoïde, desserrons l’écrou de 17 de maintien des plots de contact.

dem040

Voici le plot endommagé à droite et celui de remplacement à gauche. L’autre plot est en bon état.



dem041

Réintroduire la vis en cuivre dans le nouveau plot.



dem042

Pour le remontage, pas d’erreur possible, l’écrou large est le premier à installer. Le second sert au serrage du câble sur le démarreur.



dem043

Réinstaller la bille au fond du compartiment de solénoïde.



dem044

Introduire le ressort et le solénoïde.





dem045

Fermer le couvercle de solénoïde.





dem046

Attaquons-nous aux charbons. À l’aide d’un tournevis, sortir chaque ressort de maintien de charbon.



dem047

Voici les deux platines porte charbons. Les charbons font plus de 13 mm qui est la taille limite, mais par sécurité nous changeons la platine par une neuve.



dem048

Deux charbons sont soudés sur le corps du stator. Il s’agit d’une soudure électrique. Pour les remplacer, nous allons devoir couper les câbles et refaire une soudure à l’étain, forcément moins solide.



dem049

Pour mettre le plus de chances de notre côté, il faut utiliser un fer à souder de forte puissance (ici, 180w avec une masse d’inertie en cuivre importante).



dem050

La soudure se fait avec de l’étain à 97% et surtout du décapant à poser indépendamment. Les nouveaux charbons sont en place. Le remontage peut commencer.



dem051

Important, ne pas oublier de remettre la clavette de blocage du stator sur le carter. (Voilà pourquoi il fallait lire ce tutoriel en complet avant le démontage : pour ne pas la perdre).



dem052

Poser le feutre au fond du carter.



dem053Remonter le stator.

dem054

Remonter la platine de support des charbons en écartant les deux charbons en place avec les doigts.



dem055À l’aide d’un tournevis, remonter les deux charbons du stator.

dem056

Voilà, tout est en place.



dem057

Remonter le carter extérieur du moteur de démarreur.



dem058

Vous l’aurez peut-être remarqué mais les deux vis du moteur sont recouvertes de résines isolantes pour éviter tout contact avec la platine de charbon et ses arcs électriques possibles. Vérifier l’état de l’isolant.



dem059

Remonter les deux vis de serrage du moteur de démarreur.

dem060

À l’aide d’une vis plus longue, remonter la platine de charbons afin de serrer la première vis cruciforme de maintien puis serrer la deuxième.

dem061Tester le démarreur en excitant le contact de solénoïde. Ici, à l’aide d’un tournevis. Le pignon d’entrainement doit revenir de manière ferme lorsque l’excitation est terminée.

dem062

Voici votre démarreur Toyota prêt à assurer son service pour de nombreuses heures à nouveau.
